Цепь из нержавеющей стали с плоским верхом
С начала 1980-х годов компания Huangshan Chain Company корпорации Hengjiu занималась разработкой и продвижением на рынок цепей с плоским верхом из нержавеющей стали; затем она расширила линейку продукции до пластиковых цепей, сетчатых цепей, звездочек и соответствующих аксессуаров. Благодаря доверию и поддержке наших клиентов, после 40 лет исследований и практической деятельности мы добились определенных результатов. Наша технология производства и оборудование соответствуют ведущим стандартам рынка и используются при разработке государственного стандарта GB / T4140 "Цепей с плоским верхом и звездочек для конвейеров", в котором мы являемся основным разработчиком национальных стандартов.
Центр испытаний компании оборудован спектрометром прямого считывания полного спектра, твердомером Бринелля, микро-твердомером по Виккерсу, металлографическим микроскопом, прибором для измерения шероховатости поверхности, испытательным стендом на солевых испарениях, испытательным стендом на усталость, испытательным стендом на удар, и другим оборудованием, обеспечивающим максимально полные возможности комплексного контроля и испытаний продукции цепей с плоским верхом, а также нами разработан ряд специализированного оборудования с полным интеллектуальным правом нашей компании. Серии продуктов обеспечены комплексно: ежемесячная производственная мощность превышает 1,5 миллиона единиц.
Основываясь на каталоге продукции компании Huangshan Chain для пива и напитков
В ассортименте представлено более 60 спецификаций нержавеющих стальных цепей с плоским верхом, и их выбор должен определяться в соответствии с рабочими условиями конвейера. Факторы, влияющие на выбор, включают, но не ограничиваются следующими: характеристики товаров, требования товаров к окружающей среде, грузоподъемность, скорость цепи, коэффициент трения между цепью и направляющей рельсой, расстояние между приводным и ведущим колесами, условия смазки, температура и т. д. При хороших условиях смазки скорость передачи плоской верхней цепи может достигать 120 м/мин.
Технические характеристики нержавеющей стальной цепи с плоским верхом в основном зависят от ее сырьевых материалов и уровня технологии производственного процесса. Различные характеристики металлических материалов определяют применимую среду и рабочие условия продукции цепей с плоским верхом. В настоящее время существуют четыре вида материалов цепей для выбора: AISI 420, AISI 430, AISI 304 и специальная хром-никелевая сталь. Материалы штифтов включают AISI 420, AISI 431 и AISI 304. Среди них, существуют пять методов сборки на основе сочетания материалов: цепь AISI 420 с штифтом AISI 420, цепь AISI 430 и специальная хром-никелевая сталь с штифтом AISI 431, цепь AISI 304 с штифтом AISI 431 или AISI 304.
Таблица соответствия материалов цепи и штифта:
| Материал цепи | AISI 420 |
AISI 430 |
AISI 304 | AISI 304 | Special Chromium-nickel Steel |
| Материал штифта | AISI 420 | AISI 431 | AISI 431 | AISI 304 | AISI 431 |
Прочность цепи
На основе надежной работы цепи с открытой структурой, имеющей плоскую верхнюю часть, и допустимого удлинения при отказе, не превышающего 3% от номинальной длины цепи, ее прочность должна определяться как фактическая предел прочности цепи.
Принимая в качестве примера одиночно-звенную плоскую цепь размером 38.1*82.6 мм, приведен график предела прочности (зеленая зона) для цепей из разных материалов.
Следующий график показывает данные испытаний цепей размером 38.1*82.6 мм, произведенных в марте 2017 года на универсальной испытательной машине мощностью 300 тонн.
Износостойкость цепей
Цепь обладает износостойкостью, зависящей в основном от твердости и шероховатости ее поверхности.

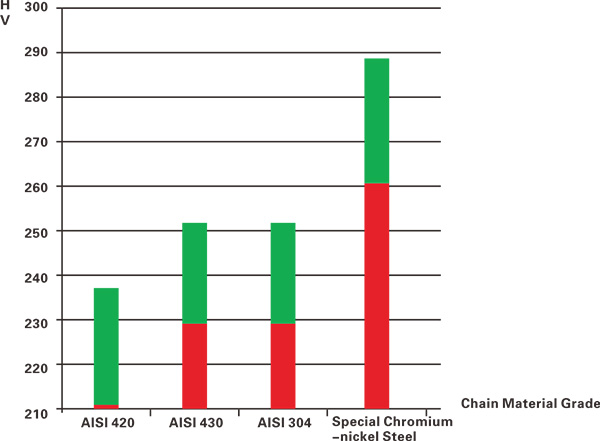

Диапазон твердости поверхности (зеленая зона) цепи различных материалов представлен на следующем графике.
Шероховатость поверхности цепи
Поверхностная гладкость цепи обычно определяется значением Ra - среднее арифметическое отклонение контура.
Максимальная шероховатость поверхности цепи в дюймах с различными материалами следующая.
Стабильность работы цепи
FДля самой цепи форма и гладкость поверхности цепи, боковое изгибание и скручивание цепи, а также зазор между цепью и штифтом связаны с множеством факторов.
Принимая во внимание одиночную плоскую цепь размером 38.1*82.6 мм, в данной статье раскрывается контроль этого показателя качества на заводе.
Форма цепи соответствует поперечному движению объектов между несколькими цепями.
В одном и том же звене разница между значениями a и t в обоих направлениях не должна превышать 30%. Значения изгиба и кручения звена в цепи в значительной степени отражают точность расположения отверстий под шарниры, размеры зазора между пластиной цепи и валом, а также степень прямоты рамы звена.
Сопротивление коррозии цепей
Испытание на соляном тумане с использованием испытательной машины JW-60-SS соответствует условиям нейтрального соляного тумана в соответствии со стандартом GB/T 10125 "Искусственная атмосфера. Коррозионный испытательный тест на соляном тумане". Время непрерывного атомизирования, при котором впервые появляется явление точечной коррозии для цепей разных материалов, представлено на следующей диаграмме: NSS.
